試驗(yàn)方案：打包帶拉伸試驗(yàn)方案
計(jì)算標(biāo)準(zhǔn)：GB-T 228-2002          試樣材質(zhì)：打包帶
試驗(yàn)日期：2011-12-08 14:09:51    試驗(yàn)時(shí)間：141.600006 s
試驗(yàn)速度：10 mm/min              濕度：80 %                       溫度：20 ℃
試樣形狀：板材                      引伸計(jì)標(biāo)距（Le）：50 mm
單位         最大力（Fm） 抗拉強(qiáng)度（Rm） 彈性模量     斷后伸長(zhǎng)率（A）
kN                     MPa                          MPa            %
試樣1       1.934        644.754          3136.65                      50.000
最大值       1.934        644.754          3136.65                   50.000
最小值       1.934        644.754          3136.65                    50.000
平均值        1.934        644.754          3136.65                   50.000

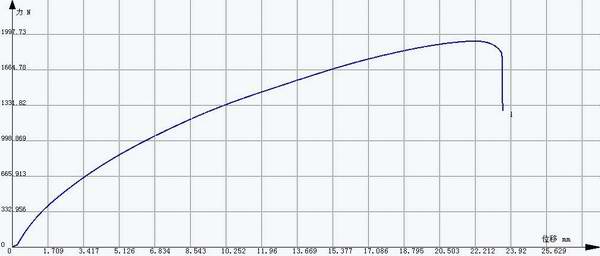

參考：

包裝用打包帶(捆扎帶)系以聚乙烯，聚丙烯樹(shù)脂為主要原料，也有以尼龍和聚酯為原料的，經(jīng)擠出單向拉伸制得。因其可塑性好，斷裂拉力強(qiáng)，耐彎曲，比重輕，使用方便等優(yōu)點(diǎn)。已在各領(lǐng)域中廣泛作用。
